悬臂辊的详细介绍

2025-02-11

次

悬臂辊是一种一端固定、另一端悬空的辊子结构，常见于机械工程和工业设备中。以下是关于悬臂辊的详细解析：

1. 定义与结构特点

悬臂设计：辊子一端通过轴承或法兰固定在机架（如支撑座）上，另一端自由悬空，无额外支撑。

核心组件：包括辊体（金属或复合材料）、轴承、固定端连接件（如法兰、轴头）及密封装置。

2. 设计关键考量

强度与刚度：需计算弯矩和挠度，避免过度变形（如使用有限元分析优化辊径和壁厚）。

轴承选型：优先选择圆锥滚子轴承或调心滚子轴承，承受高径向载荷。

动平衡：高速场景需做动平衡测试，防止振动引发共振。

材料选择：根据环境选用碳钢、不锈钢或陶瓷涂层（耐高温/腐蚀）。

3. 主要应用场景

输送系统：用于皮带机、滚筒输送线，便于物料装卸及维护。

冶金轧制：轧机中的悬臂轧辊，支持快速更换和调整。

造纸与印刷：作为导辊或压辊，控制纸张/薄膜张力。

纺织机械：引导纤维或布料，适应高速运行。

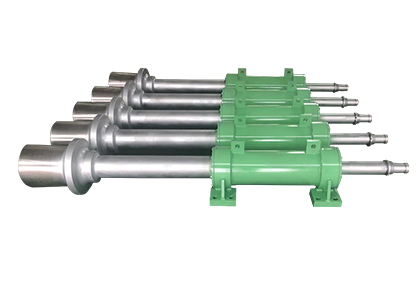

悬臂辊

4. 常见问题与解决

断裂/变形：超载或材料疲劳，需重新校核设计载荷。

异常振动：检查动平衡或轴承磨损，必要时更换部件。

温升过高：改善润滑或增加散热装置（如风冷）。

5. 安装与维护要点

安装精度：确保固定端与机架对中，减少偏载。

润滑管理：定期补充高温油脂，避免轴承干摩擦。

磨损监测：检查辊面磨损、裂纹，及时更换或修复。

6. 优缺点分析

优点：结构简化、安装便捷、节省空间，易于维护。

缺点：承载能力低于双支撑辊，需严格控制负载和转速。

7. 行业示例

钢铁厂：悬臂轧辊用于热轧带钢，快速换辊提升效率。

物流分拣线：悬臂滚筒输送机灵活布局，适应包裹分流。
