加热炉平移轮的结构制造方法

2021-05-13

加热炉平移轮的纵向防走偏导向结构有多种结构形式,目前一般是在平移框架 两个侧面设置侧向导向轨道,轨道外设置滚轮。图1和2就是这种结构的一种类型,在平移 框架1的整个长度方向,每边一般设置3 4组这样的侧向导向轨道3和导向滚轮2,以防 平移框架1走偏。此结构的缺点是结构复杂、成本高。固定基座4若设置在地面上,则在提 升平移框架1时,导向滚轮2是纵向滑动的;若设置在提升框架上,则增加提升重量。导向 滚轮2的构件是复杂的,但导向滚轮2和导向轨道3是在低速、轻载、间歇工况下使用的,因 此它们复杂的结构和高成本并没有得到充分利用。


一种加热炉配件的导向结构包括设置在平移框架的底部的若干处对夹滑动 式结构;所述对夹滑动式结构对夹的是固定基座;所述对夹滑动式结构能在所述固定基座 的两侧平面上任意位置滑动导向。作为本实用新型的一种优选方案,所述固定基座的两侧平面上安装有耐磨板。作为本实用新型的另一种优选方案,所述对夹滑动式结构包括对夹式的滑动臂, 滑板;所述对夹式的滑动臂设置在所述平移框架底面的横梁中部;所述滑板安装于所述对 夹式的滑动臂与所述耐磨板接触的部位;所述滑动臂在滑板平面上任意位置滑动导向。作为本实用新型的再一种优选方案,所述滑板为铜与石墨混合自润滑滑板。作为本实用新型的再一种优选方案,所述对夹滑动式结构设置于所述平移框架的 中间竖直轴线上。本实用新型的有益效果在于本实用新型结构轻巧实用,造价低廉,导向效果好, 调节、安装、维护方便,重量轻,适合低速、轻载、间歇性使用的工况;此外,本实用新型与平 移驱动机构在同一中心轴线上,使导向更平稳无卡阻。

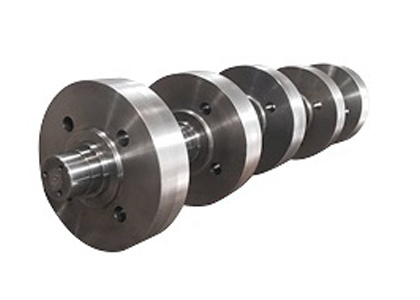

加热炉平移轮
